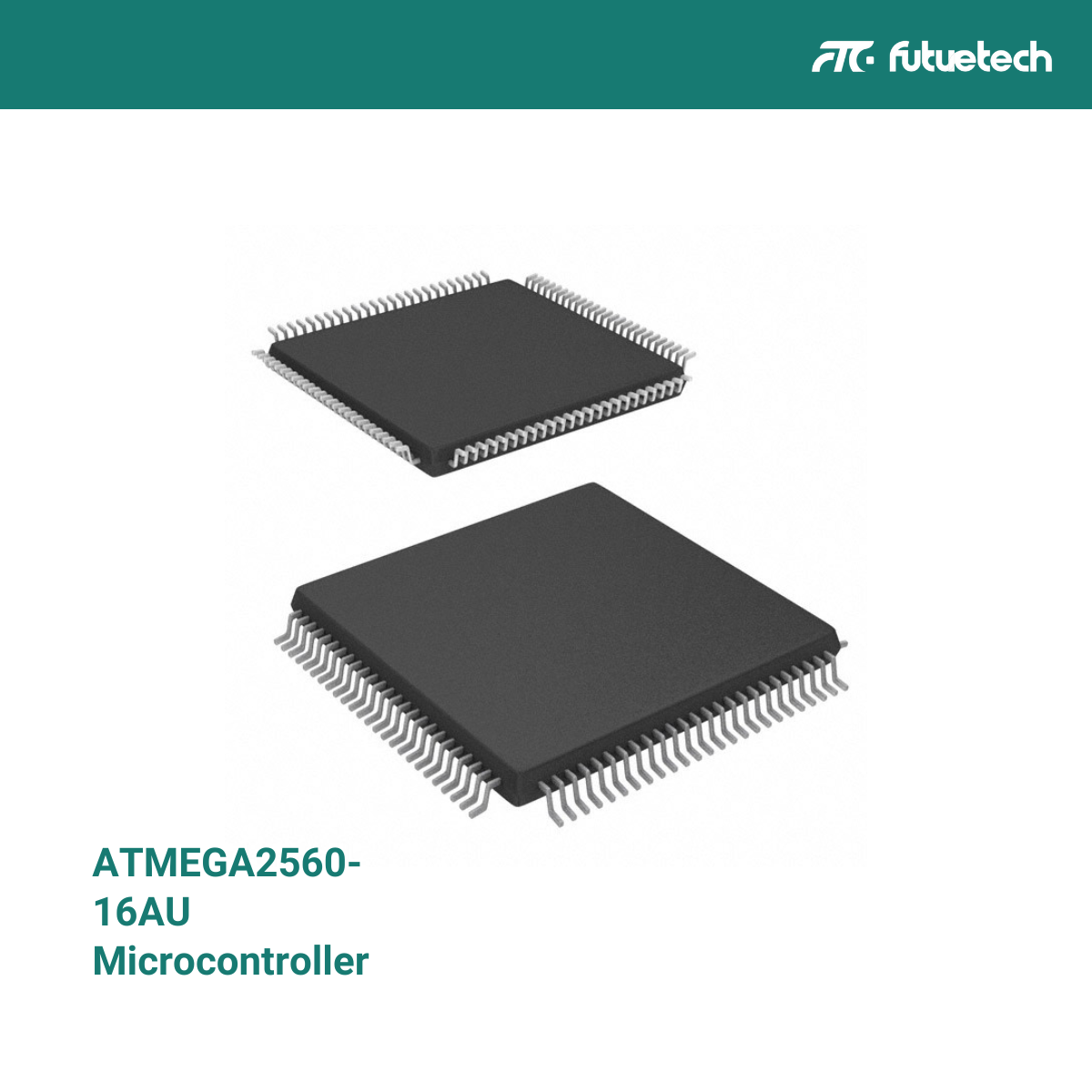

The ATMEGA2560-16AU, dibangunkan oleh Teknologi Microchip, adalah prestasi tinggi 8-bit avr Berasaskan RISC mikrokontroler dibina untuk sistem tertanam Reka bentuknya Kekuatan pengkomputeran yang dipertingkatkan permintaan, perkakasan yang berlimpah, dan keupayaan I/O yang kaya.Ditempatkan dalam ruang yang cekap TQFP-100 pakej, mikrokontroler ini digunakan secara meluas Automasi Perindustrian, Robotik, Peranti IoT, dan Elektronik Pengguna.
Artikel ini menawarkan gambaran menyeluruh mengenai spesifikasi teknikal Atmega2560-16AU, ciri-ciri teras, senario aplikasi, dan bimbingan sumber, membantu jurutera dan profesional perolehan menilai kesesuaiannya untuk menuntut aplikasi.
Gambaran Keseluruhan
Atmega2560-16AU adalah sebahagian daripada keluarga Megaavr Microchip dan mempunyai seni bina 8-bit yang mantap.Ia mengintegrasikan pelbagai perkakasan digital dan analog, menjadikannya penyelesaian untuk sistem tertanam yang berintensifkan kawalan.
Dengan sokongan untuk pengaturcaraan dalam sistem (ISP) dan memori flash 256 kb, ATMEGA2560-16AU menggabungkan prestasi dan fleksibiliti untuk kedua-dua prototaip dan pengeluaran volum.
Ciri -ciri utama
Seni Bina Teras:
CPU RISC 8-bit AVR
Kekerapan operasi maksimum 16 MHz
Memori:
Memori kilat 256 kb
8 kb sram
4 kb eeprom
I/O dan Peripheral:
86 Talian I/O tujuan umum
4 USARTS
16-saluran ADC 10-bit
4 saluran pwm
SPI, I2C (TWI), dan JTAG antara muka
6 pemasa (empat 16-bit, dua 8-bit)
Pemasa pengawas dengan pengayun cip berasingan
Ciri -ciri elektrik:
Voltan Operasi: 4.5V - 5.5V
Mod tidur kuasa rendah dan ciri bangun yang cekap
Keupayaan penjimatan kuasa yang dipertingkatkan untuk aplikasi yang cekap tenaga
Pakej dan pemasangan:
Pakej: TQFP-100 (pakej rata quad nipis)
Pemasangan: Permukaan gunung
Dimensi: Lebih kurang.14mm × 14mm
Suhu operasi:
-40 ° C hingga +85 ° C (julat gred perindustrian)
Ciri -ciri lain:
Dalam sistem yang boleh diprogramkan melalui SPI
Kaunter masa nyata (RTC) dengan pengayun berasingan
Pengaturcaraan diri melalui bootloader
Aplikasi
ATMEGA2560-16AU diadopsi secara meluas dalam sistem yang dibenamkan dengan prestasi di seluruh industri seperti:
Automasi Perindustrian: PLC, pengawal motor, sensor pintar, robotik kilang
Elektronik Pengguna: Pencetak 3D, Aksesori Permainan, Peralatan Pintar
Peranti IoT dan Terbenam: Sistem Pemantauan Jauh, Automasi Rumah, Meter Pintar
Platform Pendidikan dan Prototaip: Arduino Mega 2560 Papan, Kit STEM
Model Perolehan & Alternatif
Atmega2560-16AU boleh didapati daripada pengedar yang diberi kuasa seperti komponen Futuretech, Digi-Key, Mouser, dan Element14.Ia ditawarkan dalam pembungkusan dulang atau reel untuk memenuhi keperluan pembuatan volum rendah dan berskala besar.
Model alternatif:
ATMEGA1280-16AU: Memori kilat bawah (128kb), pinout dan periferal serupa
ATMEGA2561-16AU: Konfigurasi periferal yang sedikit berbeza, serasi untuk aplikasi pilih
AT90CAN128: Untuk aplikasi yang memerlukan integrasi pengawal boleh
Komponen Futuretech menyediakan stok yang disahkan dan dapat dikesan untuk model ATMEGA2560-16AU dan setara, dengan masa memimpin cepat, sokongan teknikal, dan pilihan sumber fleksibel yang disesuaikan dengan kitaran hayat projek anda.
Kesimpulan
Atmega2560-16AU adalah mikrokontroler 8-bit yang kuat dan fleksibel yang sesuai untuk aplikasi tertanam kompleks yang memerlukan ketumpatan I/O yang tinggi, memori yang mantap, dan prestasi yang boleh dipercayai.Dengan set ciri yang kuat, kebolehpercayaan gred perindustrian, dan sokongan komuniti yang luas, ia tetap menjadi pilihan utama bagi pemaju dan jurutera.
Sebagai pengedar komponen elektronik yang boleh dipercayai, komponen Futuretech menawarkan mikrokontroler ATmega2560-16AU yang tulen dengan keupayaan sumber global.Kami menyokong perjalanan pembangunan anda dari prototaip awal hingga pengeluaran berskala penuh.
📩 Perlukan bantuan untuk mendapatkan sumber atmega2560-16au atau alternatifnya?Hubungi komponen Futuretech untuk petikan, data, dan bimbingan pakar untuk projek tertanam anda.
---
Soalan Lazim
Apa itu Atmega2560-16au?
Atmega2560-16AU adalah mikrokontroler 8-bit dari siri AVR Microchip, yang menawarkan memori flash 256kb, kiraan I/O yang tinggi, dan periferal serba boleh untuk sistem kawalan tertanam.
Bagaimana ia digunakan di Arduino Mega?
Atmega2560-16AU adalah MCU teras di papan mega Arduino, menyediakan memori dan sambungan yang lebih baik untuk projek DIY dan pendidikan yang kompleks.
Apakah kelebihan utamanya?
✔ Memori Besar (Flash 256kb)
✔ Sokongan periferal yang luas (UART, SPI, I2C, PWM)
✔ Kebolehpercayaan gred industri
✔ Ekosistem Komuniti dan Perisian yang Kuat
Adakah terdapat penggantian drop-in?
Walaupun ATMEGA1280-16AU adalah serasi pin, saiz memori dan sokongan persisian berbeza.Sentiasa sahkan spesifikasi dan keserasian perisian sebelum penggantian.
