CAT24C256WI-GT3: 256-kb I²C Serial EEPROM untuk aplikasi penyimpanan data yang mantap
2025/06/18
Semak imbas: 141

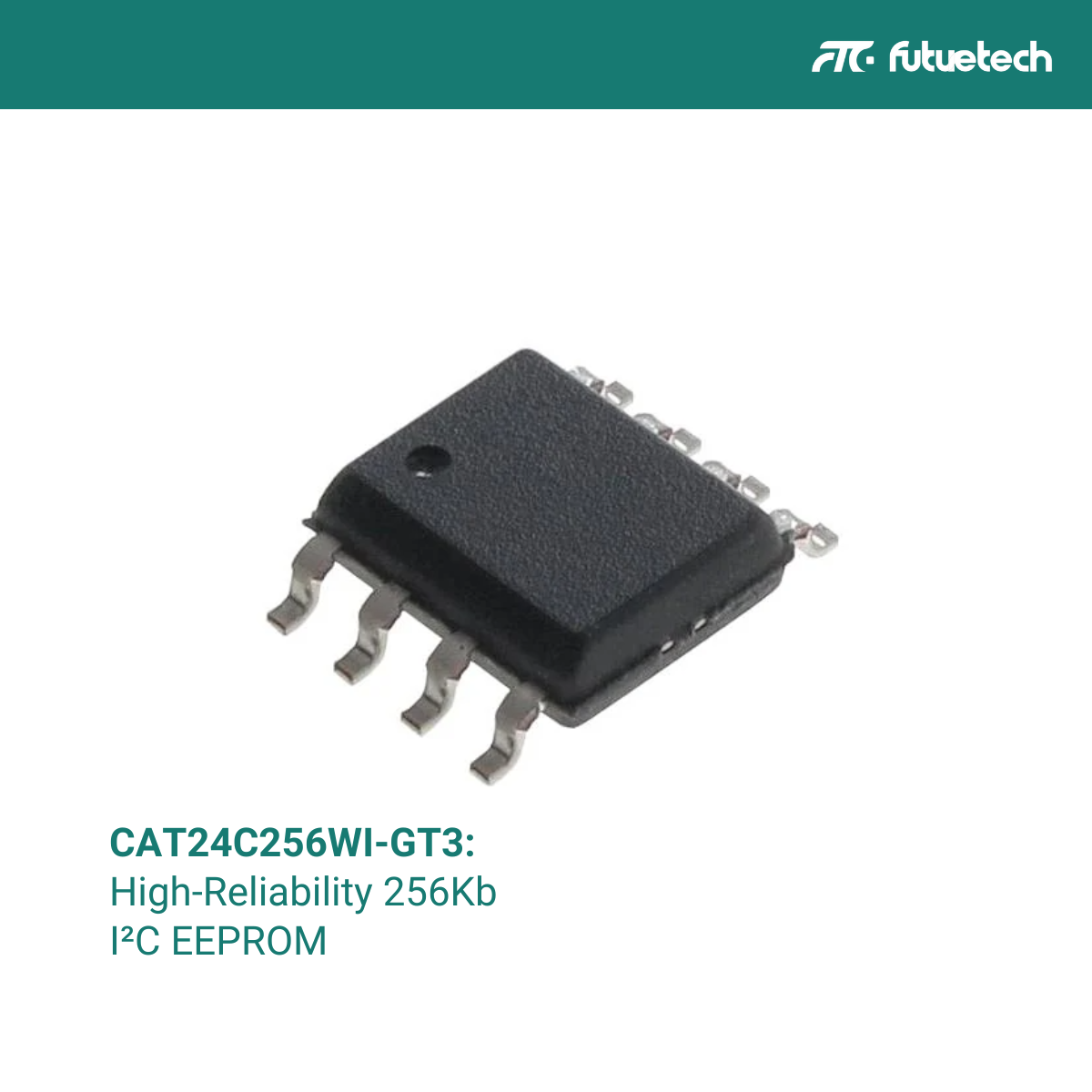

The CAT24C256WI-GT3 dari Pada semikonduktor adalah a prestasi tinggi, 256-kilobit I²C CMOS Serial EEPROM yang direka untuk dipercayai, Penyimpanan data yang tidak menentu Dalam pelbagai aplikasi.Dengan yang kecil Pakej Soic 8-pin, 1.7V hingga 5.5V voltan operasi, dan 1 MHz Fast-mode ditambah keserasian I²C, peranti ini sesuai untuk pengguna elektronik, sistem perindustrian, peranti perubatan, dan aplikasi tertanam memerlukan memori yang stabil dan fleksibel penyelesaian.
Artikel ini meneroka spesifikasi utama CAT24C256WI-GT3, ciri-ciri yang menonjol, kes penggunaan biasa, dan cadangan sumber-terutamanya untuk jurutera dan pakar perolehan yang menavigasi keperluan komponen jangka panjang.
Gambaran Keseluruhan
CAT24C256WI-GT3 adalah cip memori EEPROM (32KB × 8-bit) 256-kb yang berkomunikasi melalui antara muka siri I²C, menyokong kedua-dua protokol standard, cepat, dan cepat.Ia ditempatkan dalam pakej SOIC (JEDEC MS-012) 8-memimpin, dengan julat suhu operasi yang luas -40 ° C hingga +85 ° C, menjadikannya sesuai untuk sistem gred komersial dan industri.
Memori yang tidak menentu ini dioptimumkan untuk operasi kuasa rendah dan ketahanan yang tinggi, menawarkan 1 juta program/memadam kitaran dan pengekalan data lebih dari 100 tahun.
Ciri -ciri utama
Organisasi memori:
Kapasiti 256 kilobit yang dianjurkan sebagai 32,768 × 8 bit
Antara muka:
I²C-serasi (menyokong 100 kHz, 400 kHz, dan 1 MHz Fast-Mode Plus)
Julat voltan operasi:
1.7V hingga 5.5V-Sesuai untuk kedua-dua kuasa rendah dan sistem 5V
Perlindungan Tulis:
Pin Perlindungan Tulis Perkakasan untuk Mengawal Tulis Tulis Tidak Sengaja
Ketahanan & pengekalan:
1,000,000 Program/Padam kitaran
Pengekalan data 100+ tahun
Pakej dan dimensi:
Pakej: Soic 8-Lead (W)
Saiz badan: 5.00mm × 4.00mm × 1.75mm (typ.)
Suhu operasi:
-40 ° C hingga +85 ° C julat suhu perindustrian
Ciri -ciri lain:
Schmitt mencetuskan input untuk imuniti bunyi
Siklus Tulis Masa Diri dengan Padam Dalaman/Tulis (TWR = 5 ms max)
Byte dan Halaman Tulis (sehingga 64 bait setiap halaman)
Mematuhi ROHS dan bebas halogen
Aplikasi
CAT24C256WI-GT3 digunakan secara meluas dalam sistem yang memerlukan memori yang tidak berubah-ubah yang tidak dapat diprogramkan:
Elektronik Pengguna: Menyimpan tetapan konfigurasi, data penentukuran, atau keutamaan pengguna dalam TV pintar, kotak set-top, dan sistem audio
Kawalan Perindustrian: Mengekalkan parameter sistem, log kesalahan, atau ID firmware di PLC, pengawal motor, dan hab sensor
Peranti Perubatan: Digunakan dalam peralatan diagnostik dan elektronik perubatan mudah alih untuk data pesakit dan penentukuran peranti
Automotif & Embedded: Sesuai untuk Memori ECU, Penyimpanan Odometer, atau Konfigurasi Boot Mikrokontroler
Perolehan & Alternatif
CAT24C256WI-GT3 boleh didapati melalui pengedar yang diberi kuasa terkemuka, termasuk komponen Futuretech, Mouser Electronics, Digi-Key, dan Farnell.Bahagian ini juga disokong dalam pembungkusan pukal atau pita-dan-reel untuk talian pemasangan automatik.
Bahagian alternatif dengan fungsi yang sama termasuk:
24LC256 (Microchip): EEPROM yang serasi dengan spesifikasi voltan yang sedikit berbeza
AT24C256C (Microchip/Atmel): serasi pin dengan masa yang sama
M24C256 (Stmicroelectronics): Keserasian I²C penuh dengan ketahanan yang panjang
Komponen Futuretech menawarkan pilihan sumber yang fleksibel, termasuk logistik global, dokumentasi rantaian bekalan yang dapat dikesan, dan sokongan pelanggan profesional.Kami membantu jurutera dan pembeli reka bentuk mengurangkan kekurangan komponen sambil mengekalkan kebolehpercayaan produk dan pematuhan.
Kesimpulan
CAT24C256WI-GT3 adalah penyelesaian EEPROM yang terbukti dan standard industri untuk aplikasi yang memerlukan pengekalan data yang tidak menentu, komunikasi cepat, dan ketahanan yang tinggi.Ciri -ciri elektrik yang teguh dan jejak padat menjadikannya sesuai untuk sistem tertanam di seluruh sektor pengguna, perindustrian, dan perubatan.
Komponen Futuretech menyokong CAT24C256WI-GT3 dan kesamaannya dengan inventori sahih, data data teknikal, dan nasihat sumber pakar.Sama ada anda prototaip atau skala pengeluaran, kami membantu memastikan bekalan yang konsisten dan strategi sumber yang dioptimumkan.
📩 Perlukan CAT24C256WI-GT3 atau EEPROMS yang serasi?Hubungi komponen Futuretech untuk ketersediaan, rujukan silang, dan sokongan kejuruteraan.
-
Soalan Lazim
Apakah CAT24C256WI-GT3?
CAT24C256WI-GT3 adalah 256-kilobit I²C CMOS Serial EEPROM dari pada semikonduktor, yang biasa digunakan untuk penyimpanan data yang boleh dipercayai dalam elektronik tertanam.
Apakah spesifikasi utama?
Kapasiti: 256 kbit (32k × 8)
Kelajuan I²C: Sehingga 1 MHz
Voltan: 1.7V -5.5V
Ketahanan: 1 juta kitaran
Pengekalan Data: 100+ tahun
Pakej: Soic 8-Lead
Bagaimana ia digunakan?
Ia sesuai untuk menyimpan konfigurasi, data penentukuran, log, atau kod identiti dalam peranti pengguna, sistem perindustrian, dan elektronik perubatan.
Adakah terdapat setara?
Ya.Model serasi popular termasuk Microchip 24LC256, ST M24C256, dan Atmel AT24C256C.
Di mana saya boleh membelinya?
Pengedar yang diberi kuasa seperti komponen Futuretech menawarkan unit CAT24C256WI-GT3 tulen dengan kebolehkesanan penuh dan penghantaran global.
